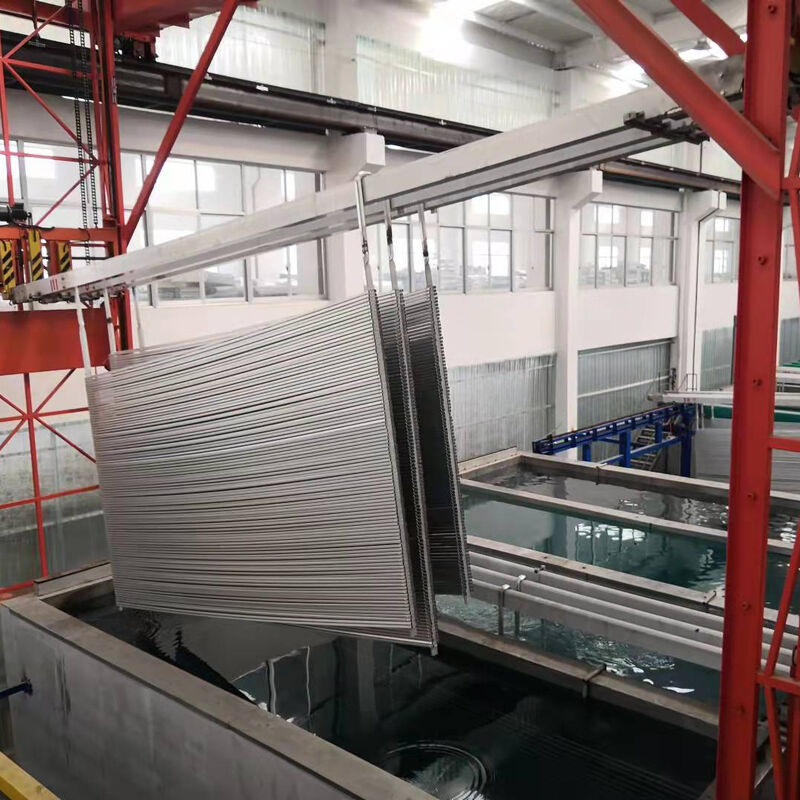

Máquina de anodización de aluminio para línea de producción de perfiles de aluminio

Máquina de anodizado de aluminio para línea de producción de perfiles de aluminio

Máquina de anodizado para línea de producción de perfiles de aluminio Contenido: 1 tanque de desengrase, 1 tanque de ataque alcalino, 1 tanque de neutralización, 4 tanques de oxidación anódica, 2 tanques de flujo de anodizado, 3 tanques de coloración eléctrica, 1 tanque de sellado a temperatura media, 12 tanques de enjuague, 1 tanque de enjuague con agua caliente.

Rectificador de anodizado:

1, grado de corriente de salida: 10000A

2, precisión de corriente: +-1%

3, salida de arranque suave: 0~180s

4, control de tiempo de cierre ajustable: 0~99s

5, tiempo de anodizado: ajustable

Rectificador de coloración de anodizado:

1, tiempo de coloración: ajustable

2, formas de onda de corriente alterna de salida: forma de onda asimétrica

Asiento de cobre con resorte:

1, tamaño: 210*230(+-2mm)

2, lámina de goma antiácido, asiento de acero inoxidable

Conexión suave de cobre puro:

1, tamaño: 500*47*10mm(+-2mm)

2, cobre T2, relación de cobre superior al 99,5%, conductividad eléctrica: superior al 98%

Placa compuesta de cobre y aluminio:

1, tamaño: 150*100*25mm(+-2mm)

2, cobre: 10mm, aluminio: 15mm

3, cobre púrpura puro, superficie lisa, buena conductividad eléctrica

Bolsa de burbujas:

1, tamaño: 170*2850mm

2, material: 750B

Barra conductora de aluminio:

1, tamaño: 10*200mm

2, material: aluminio puro

Viga y barra de conexión de aluminio:

1, barra de ánodo

2, tamaño: 70*180*8800mm (con polipasto de viga)

Barra conductora de anodizado:

1, barra conductora del tanque de anodizado

2, tamaño: 140*10*3000mm

3, material: aluminio puro

Barra conductora de coloración:

1, tamaño: 1,2*150*3000mm

2, material: acero inoxidable 316L

Sistema de refrigeración:

1, 550000 Kcal

2, potencia: 127kw

3, tamaño: 4600*1500*1850mm

Torre de refrigeración: 200T

Sistema de circulación:

Sistema de circulación de anodizado: intercambiador de calor de 316L de 50 m2

Sistema de circulación de coloración: intercambiador de calor de 316L de 30 m2

Sistema de control de calentamiento del tanque de sellado:

Sensor de temperatura SUS316L

Bastidor de sujeción del tanque: 1 juego

Tubería de drenaje de agua de planta: 1 juego

Sistema de escape de aire de anodizado: 1 juego

Tanque de ataque, sistema de escape de aire:

caudal: 12000~22000 m3/h

Grúa de anodizado 1+1: 1 juego
